Содержание:
- Что такое разболтовка дисков PCD?
- Что такое вылет диска ET?
- Как читать маркировку дисков?
- Как правильно определить разболтовку и вылет на практике?
- Популярные ошибки при выборе дисков
- Советы по подбору дисков с учётом разболтовки и вылета
Эта статья поможет начинающим и автолюбителям со средним уровнем знаний уверенно подобрать диски. Разберём, что такое разболтовка и вылет, как прочитать маркировку и как измерить параметры без ошибок.
Что такое разболтовка дисков PCD?
Разболтовка или PCD - это количество болтов и диаметр окружности, по которой расположены их центры. Обозначается обычно форматом 4x100 или 5x114.3, где первая цифра это количество отверстий, вторая это диаметр окружности в миллиметрах.
- Зачем нужен параметр? Это ключевая характеристика совместимости диска со ступицей автомобиля.
- Неправильная разболтовка делает установку невозможной или опасной.
Типичные значения и примеры
- 4x100 чаще всего встречается на небольших легковых автомобилях.
- 5x112 характерен для многих европейских автомобилей.
- 5x114.3 часто у японских и корейских моделей.
Что такое вылет диска ET?
Вылет ET - это расстояние в миллиметрах между плоскостью крепления диска и центральной плоскостью диска. Положительное значение означает, что плоскость крепления смещена в сторону внешней поверхности диска и колесо сидит глубже в арке.
- ET влияет на положение колеса относительно арок и деталей подвески.
- Слишком большой положительный ET приводит к заужению колес внутри и возможному трению о внутренние элементы.
- Слишком маленький ET или отрицательный вылет выдвигает колесо наружу и может задевать крыло.
Пример понимания ET
Если у диска ширина 7 дюймов - это примерно 177.8 мм, половина ширины - это 88.9 мм. При ET 35 плоскость крепления находится на 35 мм от центра в сторону внешней поверхности. Это означает, что колесо сядет глубже на 35 мм относительно центра.

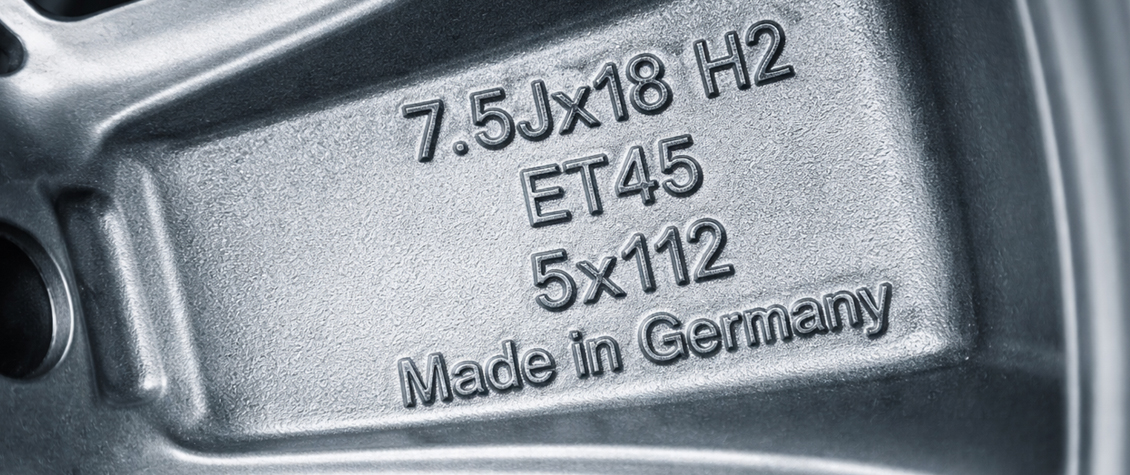

Как читать маркировку дисков?
Стандартные элементы маркировки это PCD и ET. Часто рядом указывают ширину и диаметр диска например 7Jx17 ET35.
- 7Jx17 - это ширина диска 7 дюймов и диаметр 17 дюймов.
- ET35 - это вылет 35 мм.
- 5x114.3 - это разболтовка пять отверстий по окружности диаметром 114.3 мм.
Дополнительные параметры
- Центральное отверстие, то есть диаметр посадочной центровой части диска, обычно указано как CB 66.1 мм и т.п.
- Маркировки J или H описывают профиль обода.
- Максимальная нагрузка и сертификация могут быть выбиты на внутренней стороне диска.
Как правильно определить разболтовку и вылет на практике?

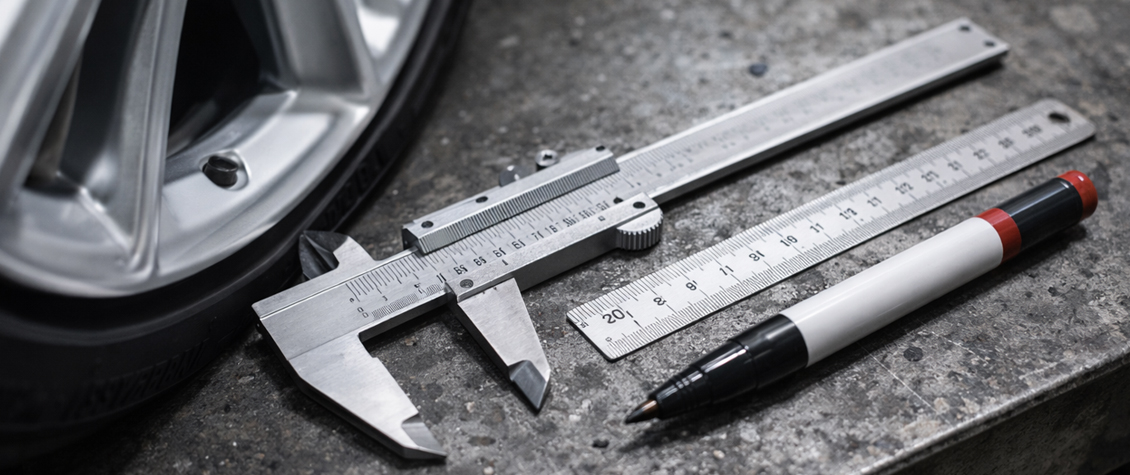

Инструменты, которые понадобятся
- Линейка или измерительная рулетка с миллиметровыми делениями
- Штангенциркуль для более точных измерений
- Маркер и угольник или ровная плоскость
- Если есть доступ используйте табличные данные производителя
Пошаговая инструкция для определения PCD
- Посчитайте количество болтов или отверстий
- Если болтов 4 или 6, измерьте расстояние между центрами противоположных отверстий по прямой, это и есть PCD
- Если болтов 5, измерьте расстояние между центрами двух соседних отверстий и умножьте результат на 1.701. Это даёт диаметр окружности PCD с достаточной точностью для подбора диска
Пошаговая инструкция для определения ET
- Снимите колесо с автомобиля для точности
- Измерьте внутреннюю ширину обода между опорными кромками для покрышки в миллиметрах. Это будет W
- Найдите половину ширины W делим пополам. Это центр диска
- Измерьте расстояние от плоскости крепления диска до внутренней опорной кромки обода. Это будет D
- Вылет ET равен D минус половина ширины W, то есть ET = D - W/2
- Положительное значение значит монтажная плоскость ближе к внешней стороне диска и колесо сдвигается внутрь
Если формулы вызывают сомнение используйте данные производителя диска или обратитесь к сервису для точного измерения
Популярные ошибки при выборе дисков
- Подбор по диаметру и ширине без учёта PCD и ET приводит к несовместимости
- Игнорирование посадочного диаметра CB вызывает нестабильную центровку и высокий износ болтов
- Смена ET без проверки зазора приводит к трению о тормозные элементы или крылья
- Использование дисков с неподходящей несущей способностью опасно при полной загрузке автомобиля
Советы по подбору дисков с учётом разболтовки и вылета
- Всегда сначала смотрите PCD и CB на ступице автомобиля, затем подбирайте диск
- Если PCD не совпадает, используйте только переходные пластины рекомендованные производителем после проверки безопасности
- Небольшая разница в вылете допустима, если она не приводит к трению и не меняет геометрию подвески больше стандарта
- При смене ширины диска проверяйте потребность в изменении ET, чтобы сохранить положение колеса
- Используйте hub centric кольца для обеспечения центровки, если внутреннее отверстие диска больше, чем посадочная поверхность ступицы
Часто задаваемые вопросы:
✓ Что значит разболтовка дисков PCD?
Разболтовка - это количество и расстояние между болтами крепления диска к ступице автомобиля.
✓ Как влияет вылет диска на машину?
Вылет определяет, насколько диск выступает или заглубляется относительно ступицы. Это влияет на управляемость и комфорт.
✓ Можно ли поставить диск с другой разболтовкой?
Нет, диски должны строго соответствовать разболтовке ступицы для безопасной эксплуатации. Если менять, используйте только сертифицированные переходные элементы.
✓ Как измерить PCD самому?
Измерьте расстояние между центрами соседних или противоположных отверстий и при необходимости умножьте на коэффициент для 5 болтов 1.701.
✓ Что произойдёт, если выбрать неправильный вылет диска?
Это приведёт к ухудшению управления, ускоренному износу подвески и возможным проблемам с тормозами и кузовом.
